产品概述

L156GD242048是一款直下型小尺寸的玻璃基背光灯板，该Mini LED背光灯板仅用来作为 15.6 寸液晶面板背光模组，应用于15.6寸显示器产品。该背光模组结构采用在玻璃基板上倒装蓝光 COG 的 Mini LED 晶片封装制程工艺，需搭配荧光膜、量子膜(QD 膜)或玻璃扩散膜等光学膜材使用，在混光距离趋近于零的条件下使用，具备高的亮度和色域以及高对比度。

背光灯板

实现了COG式AM MiniLED背光灯板封装并已成功解决了AMIC电容等器件的返修及AMIC、电容等器件带来的光学MURA。

正面

背面

灯板点亮效果

COGAM背光灯板适用于近零OD、超高分区、小PITCH产品可实现超高分区精准控光，达到高对比度，同时可从根源上解决屏闪。

灯板尺寸

灯板翘曲范围：≤1.0mm

备注:

(1)所有尺寸标注单位为亳米。

(2)除特别标注外，所有尺寸的公差为±0.1mm。

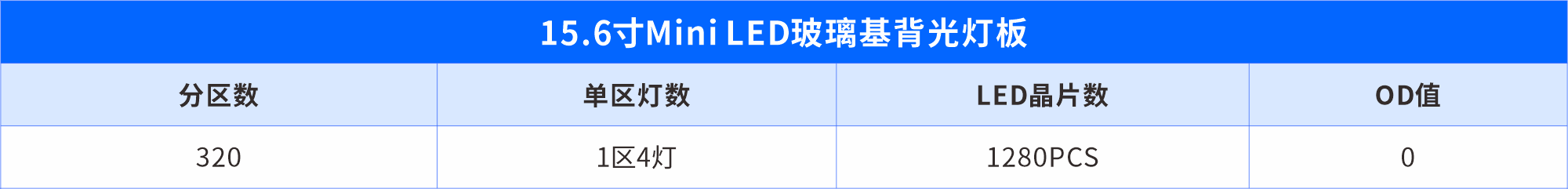

产品参数
